サニタリー継手 溶接式90°エルボ（ロング）90lewの規格・寸法表











サニタリー 溶接式90°エルボ（ロング）90lew の寸法表

📐 サニタリー配管の切寸は 溶接サニタリー配管切寸法計算ツール で自動計算できます。

※　協和ステンレス(株)社製の寸法表になります。他社のサニタリー製品とは寸法等が違うのもあるため注意して下さい。

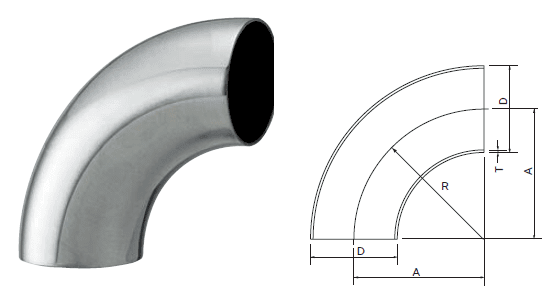

サニタリー 溶接式90°エルボ（ロング）90lew

呼径
D
A
T
R

8A
13.8
38.1
1.65
38.1

10A
17.3
38.1
1.65
38.1

15A
21.7
38.1
2.1
38.1

20A
27.2
38.1
2.1
38.1

1S
25.4
38.1
1.2
38.1

1.5S
38.1
57.2
1.2
57.2

2S
50.8
76.2
1.5
76.2

2.5S
63.5
101.6
2.0

101.6

3S
76.3
127
2.0

127

4S
101.6
177.8
2.0

177.8


※　参考サイト　協和ステンレス株式会社

※　Data及びその活用結果の責任は負いません。
使用者の責任において活用して下さい。
