サニタリー継手 溶接式ヘルール fwの規格・寸法表











サニタリー 溶接式ヘルール fw の寸法表

📐 サニタリー配管の切寸は 溶接サニタリー配管切寸法計算ツール で自動計算できます。

※　協和ステンレス(株)社製の寸法表になります。他社のサニタリー製品とは寸法等が違うのもあるため注意して下さい。

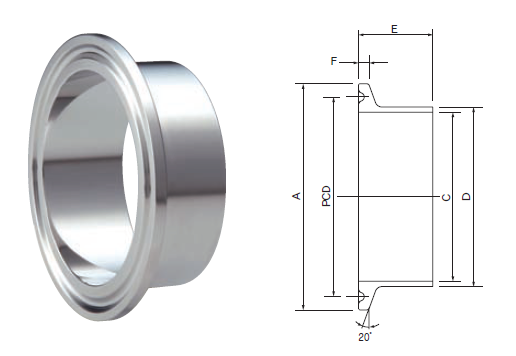

サニタリー 溶接式ヘルール fw

呼径
E
A
D
C
F
PCD

1S
21
50.5
25.4
23
2.85
43.5

1.25S
17
50.5
31.8
29.4
2.85
43.5

1.5S
21
50.5
38.1
35.7
2.85
43.5

2S
21
64
50.8
47.8
2.85
56.5

2.5S
21
77.5
63.5
59.5
2.85
70.5

3S
21
91
76.3
72.3
2.85
83.5

3.5S
21.5
106
89.1
85.1
2.85
97

4S
27.5
119
101.6
97.6
2.85
110

4.5S
28
130
114.3
108.3
2.85
122

5S
30
155
139.8
133.8
5.6
146

6S
30
183
165.2
159.2
5.6
174

8S
30
233.5
216.3
208.3
5.6
225

呼径
E
A
D
C
F
PCD


※　参考サイト　協和ステンレス株式会社

※　Data及びその活用結果の責任は負いません。
使用者の責任において活用して下さい。
