サニタリー

サニタリー継手 溶接式 同径ローネックチーズ tlwの規格・寸法表











サニタリー 溶接式 同径ローネックチーズ tlw の寸法表

📐 サニタリー配管の切寸は 溶接サニタリー配管切寸法計算ツール で自動計算できます。

※　協和ステンレス(株)社製の寸法表になります。他社のサニタリー製品とは寸法等が違うのもあるため注意して下さい。

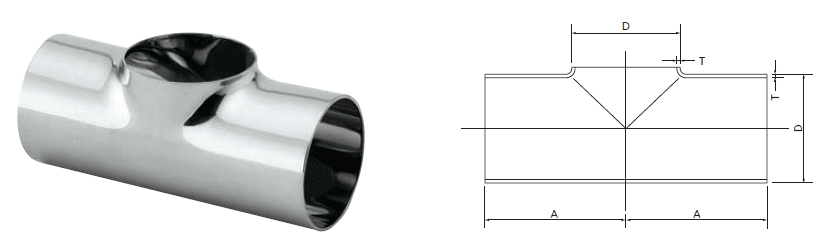

サニタリー 溶接式 同径ローネックチーズ tlw

呼径
L
A
D

6A
76.2
38.1
10.5

8A
76.2
38.1
13.8

10A
76.2
38.1
17.3

15A
76.2
38.1
21.7

20A
76.2
38.1
27.2

1S
69
34.5
25.4

呼径
L
A
D

1.25S
77
38.5
31.8

1.5S
99
49.5
38.1

2S
123
61.5
50.8

2.5S
169
84.5
63.5

3S
179
89.5
76.3

3.5S
208
104
89.1

4S
267.8
133.9
101.6

4.5S
209.6
104.8
114.3

呼径
L
A
D


※　参考サイト　協和ステンレス株式会社

※　Data及びその活用結果の責任は負いません。
使用者の責任において活用して下さい。
