サニタリー

サニタリー継手 片ヘルールエルボ（45°）45e1ｆの規格・寸法表











※　協和ステンレス(株)社製の寸法表になります。他社のサニタリー製品とは寸法等が違うのもあるため注意して下さい。

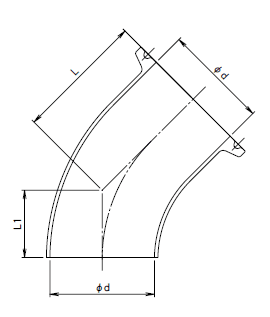

サニタリー 片ヘルールエルボ（45°）45e1ｆ

呼径
L
d
L1

8A
32.3
10.5
15.8

10A
32.3
14
15.8

15A
32.3
17.5/18.4
15.8

1S
36
23
15.8

1.25S
32
29.4
15.8

1.5S
44
35.7
23.7

2S
51.5
47.8
31.6

2.5S
62
59.5
42.1

3S
72.5
72.3
52.6

3.5S
63.5
85.1
42.9

4S
101
97.6
73.6

呼径
L
d
L1


※　参考サイト　協和ステンレス株式会社

※　Data及びその活用結果の責任は負いません。
使用者の責任において活用して下さい。
