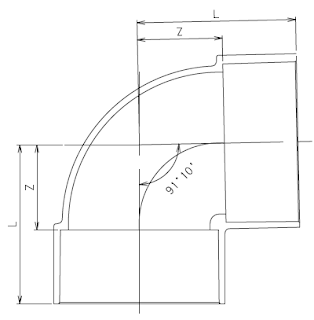

VU-DL 90°エルボの寸法表 | ||
|---|---|---|
| 呼径 | Z | L |
30 | 22 | 40 |
40 | 27 | 49 |
50 | 33 | 58 |
65 | 42 | 77 |
75 | 48 | 88 |
100 | 62 | 112 |
125 | 75 | 140 |
150 | 88 | 168 |
備考
1，排水用硬質塩化ビニル管継手（JIS K 6739)による。
2，Zの許容差は±2mmとする。
3，流れ角度91.1°の許容差±は0.3°とする。
