溶接45°エルボ Ｆ寸法換算表
| 呼び径 | F (mm) | H (mm) |
|---|---|---|
※ 呼び径に半角または全角数字でサイズを入力して下さい。
溶接90°エルボ 換算表
| 呼び径 | A (mm) | B (mm) |
|---|---|---|
※ 呼び径に半角または全角数字でサイズを入力して下さい。
突合せ溶接エルボ(SGP・SUS)

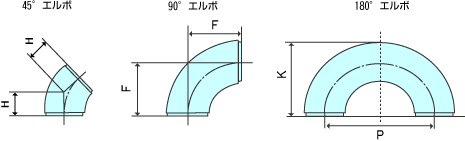

45°エルボ・90°エルボ・180°エルボのショートとロングの寸法表を掲載しています。突合せ溶接 45°エルボ・90°エルボの規格・寸法表
径の呼び A |  45°エルボ ロング | 45° ショート |  90°エルボ ロング | 90°エルボ ショート | Ｂ |
|---|---|---|---|---|---|
15 | 15.8 | - | 38.1 | - | ½ |
20 | 15.8 | - | 38.1 | - | ¾ |
25 | 15.8 | - | 38.1 | 25.4 | 1 |
32 | 19.7 | - | 47.6 | 31.8 | 1¼ |
40 | 23.7 | 15.8 | 57.2 | 38.1 | 1½ |
50 | 31.6 | 21 | 76.2 | 50.8 | 2 |
65 | 39.5 | 26.3 | 95.3 | 63.5 | 2½ |
径の呼び | 45°エルボ ロング | 45°エルボ ショート | 90°エルボ ロング | 90°エルボ ショート | Ｂ |
80 | 47.3 | 31.6 | 114.3 | 76.2 | 3 |
90 | 55.3 | 36.8 | 133.4 | 88.9 | 3½ |
100 | 63.1 | 42.1 | 152.4 | 101.6 | 4 |
125 | 78.9 | 52.6 | 190.5 | 127 | 5 |
150 | 94.7 | 63.1 | 228.6 | 152.4 | 6 |
200 | 126.3 | 84.2 | 304.8 | 203.2 | 8 |
250 | 157.8 | 105.2 | 381 | 254 | 10 |
300 | 189.4 | 126.2 | 457.2 | 304.8 | 12 |
径の呼び | 45°エルボ ロング | 45°エルボ ショート | 90°エルボ ロング | 90°エルボ ショート | Ｂ |
350 | 220.9 | 147.3 | 533.4 | 355.6 | 14 |
400 | 252.5 | 168.3 | 609.6 | 406.4 | 16 |
450 | 284.1 | 189.4 | 685.8 | 457.2 | 18 |
500 | 315.6 | 210.4 | 762 | 508 | 20 |
550 | 347.2 | 231.5 | 838.2 | 558.8 | 22 |
600 | 378.8 | 252.5 | 914.4 | 609.6 | 24 |
650 | 410.3 | 273.5 | 990.6 | 660.4 | 26 |
700 | 441.9 | - | 1066.8 | 711.2 | 28 |
径の呼び | 45°エルボ ロング | 45°エルボ ショート | 90°エルボ ロング | 90°エルボ ショート | Ｂ |
750 | 473.4 | - | 1143 | 762 | 30 |
800 | 505 | - | 1219.2 | 812.8 | 32 |
850 | 536.6 | - | 1295.4 | 863.6 | 34 |
900 | 568.1 | - | 1371.6 | 914.4 | 36 |
950 | 599.7 | - | 1447.8 | 965.2 | 38 |
1000 | 631.2 | - | 1524 | 1016 | 40 |
1050 | 662.8 | - | 1600.2 | 1066.8 | 42 |
1100 | 694.4 | - | 1676.4 | 1117.6 | 44 |
1150 | 725.9 | - | 1752.6 | 1168.4 | 46 |
1200 | 757.5 | - | 1828.8 | 1219.2 | 48 |
径の呼び | 45°エルボ ロング | 45°エルボ ショート | 90°エルボ ロング | 90°エルボ ショート | Ｂ |
突合せ溶接 180°エルボの規格・寸法表
突合せ溶接 180°エルボの規格・寸法表
| A (呼び径) | Pロング (mm) | Pショート (mm) | Kロング (mm) | Kショート (mm) | B (inch) |
|---|---|---|---|---|---|
※ 呼び径に半角または全角数字でサイズを入力して下さい。
 Ａ | Pロング | Pショート | Kロング | Kショート | Ｂ |
|---|---|---|---|---|---|
15 | 76.2 | - | 49 | - | ½ |
20 | 76.2 | - | 51.7 | - | ¾ |
25 | 76.2 | 50.8 | 55.1 | 42.4 | 1 |
32 | 95.2 | 63.6 | 69 | 53.2 | 1¼ |
40 | 114.4 | 76.2 | 81.5 | 62.4 | 1½ |
50 | 152.4 | 101.6 | 106.5 | 81.1 | 2 |
65 | 190.6 | 127 | 133.5 | 101.7 | 2½ |
80 | 228.6 | 152.4 | 158.9 | 120.8 | 3 |
90 | 266.8 | 177.8 | 184.2 | 139.7 | 3½ |
Ａ | Pロング | Pショート | Kロング | Kショート | Ｂ |
100 | 304.8 | 203.2 | 209.6 | 158.8 | 4 |
125 | 381 | 254 | 260.4 | 196.9 | 5 |
150 | 457.2 | 304.8 | 311.2 | 235 | 6 |
200 | 609.6 | 406.4 | 413 | 311.4 | 8 |
250 | 762 | 508 | 514.7 | 387.7 | 10 |
300 | 914.4 | 609.6 | 616.5 | 464.1 | 12 |
350 | -1066.8 | -711.2 | -711.2 | -533.4 | 14 |
400 | -1219.2 | -812.8 | -812.8 | -609.6 | 16 |
Ａ | Pロング | Pショート | Kロング | Kショート | Ｂ |
450 | -1371.6 | -914.4 | -914.4 | -685.8 | 18 |
500 | -1524 | -1016 | -1016 | -762 | 20 |
550 | - | - | - | - | 22 |
600 | - | - | - | - | 24 |
650 | - | - | - | - | 26 |
700 | - | - | - | - | 28 |
750 | - | - | - | - | 30 |
800 | - | - | - | - | 32 |
Ａ | Pロング | Pショート | Kロング | Kショート | Ｂ |
※ 参考サイト 旧 日鉄住金機工株式会社
※ Data及びその活用結果の責任は負いません。
使用者の責任において活用して下さい。
